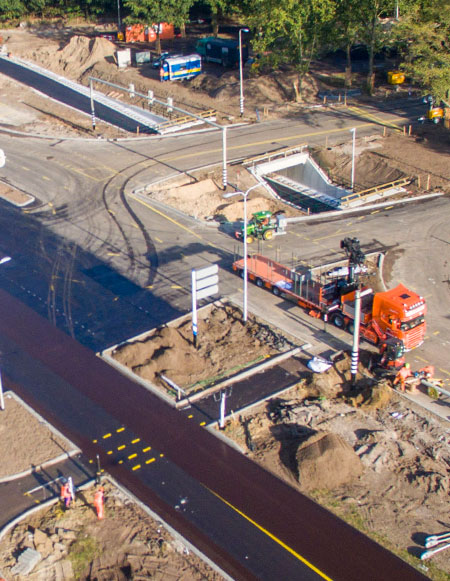

Fietstunnel bij Vollenhoven (N237)

3D en BIM
Mourik zet in op de toepassing van 3D en BIM in het ontwerp- en uitvoeringsproces. Eind 2015 is Geonius door hen geselecteerd als partner voor dit project op basis van het beste plan van aanpak. In samenwerking met Romein Beton en Hoeflake is een gebiedsinformatiemodel (GIM) opgezet voor het afstemmen van de raakvlakken. Romein Beton leverde het kunstwerk in Tekla (via IFC) en Geonius het wegontwerp in MX/ Civil3D aan. Hoeflake verzorgde de VRI-informatie en openbare verlichting.

Vanuit Geonius zijn de bestaande en nieuwe kabels en leidingen in beeld gebracht, is het weg- en afwateringsontwerp opgesteld en zijn de bouwkuip en faseringen gemodelleerd. In enkele onder- en bovengrondse raakvlaksessies zijn potentiële knelpunten in beeld gebracht, zodat deze in de ontwerpfase direct opgelost konden worden. Zo is de bouwkuip van de fietstunnel exact zo gemodelleerd dat deze precies buiten een bestaande gasleiding bleef. Ook met bestaande bomen is op zo’n manier rekening gehouden dat zoveel mogelijk groen behouden bleef, zonder de maakbaarheid en onderhoudbaarheid van het project te belemmeren.

Met dit project laten Mourik Groot-Ammers en Geonius zien dat de toepassing van BIM niet alleen op grote infrastructuurprojecten voordelen oplevert. Zeker ook op kleinere projecten waarbij de werkzaamheden zich in een beperkte ruimte afspelen, biedt BIM voordelen. Wanneer werkzaamheden een interdisciplinair karakter hebben en in de afstemming veel gewonnen kan worden, biedt een gebiedsinformatiemodel een solide basis.
