Projecten / Magnetometeronderzoek voor damwandlengtedetec...

Leiden, Zuid-Holland

Magnetometeronderzoek voor damwandlengtedetectie

In opdracht van Oudendal groep heeft onze afdeling Geotechniek onderzoek gedaan voor van Dijke Raadgevend Ingenieursbureau om de lengte van een damwand in een bestaande bouwkuip in Leiden te bepalen. Hierbij is gebruik gemaakt van een magnetometerconus.

Voor het bouwproject in de Breestraat in Leiden is een oud pand gesloopt om plaats te maken voor nieuwbouw. Voor de constructie van het nieuwe gebouw zijn damwanden in de bouwput geplaatst. De damwanden dienen de juiste lengte te hebben om een bepaalde draagkracht te kunnen garanderen, want als ze te kort zijn kan dit leiden tot verzakking van het pand of zelfs instortingsgevaar. Daarom was het van belang voor de opdrachtgever om de lengte van de geplaatste damwanden te controleren. Hiervoor werd gezocht naar een veilige en goedkope methode om dit te meten, zonder de damwanden er weer uit te halen.

De rol van Geonius
Onze afdeling geotechniek biedt de mogelijkheid de lengte van de damwand ondergronds te meten middels een magnetometerconus. Met dit instrument kan de aanwezigheid van ijzerhoudende objecten worden gemeten door middel van veranderingen in het magnetisch veld. De magnetometerconus kan bijvoorbeeld ook gebruikt worden om de diepte van gewapende heipalen en trekankers te bepalen of de diepteligging en inbakening van NGE (Niet Gesprongen Explosieven).

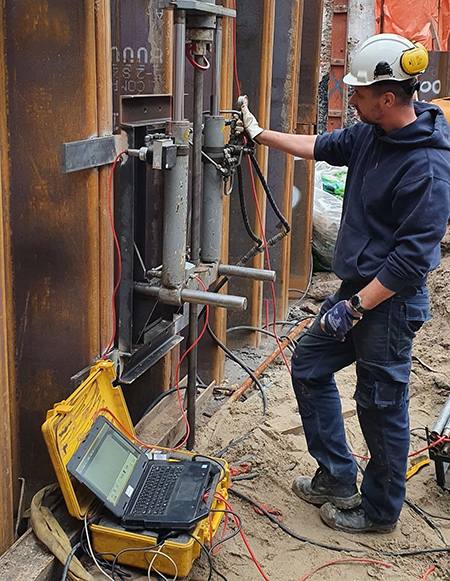

Voor dit project kon er dicht op de damwand gesondeerd worden en is de nauwkeurigheid van de meting hier in de orde van 10 à 20 centimeter. Er zijn 11 sonderingen gedaan van 10 tot 12 meter diep. Opvallend was dat het standaard sondeermaterieel niet kon worden ingezet, gezien de krappe en diepe ligging van de put. Hiervoor is een losse sondeertoren in de put gehesen en vast gelast aan de damwanden om zo de sonderingen uit te voeren.

Project in het kort

Werkzaamheden:
Damwanddieptedetectie

Opdrachtgever:

Oudendal groep

Doorlooptijd:
Oktober 2021 - November 2021


Betrokken werkvelden:
Geotechniek Techniek en innovatie
